1.裂縫(裂縫)在1。電腦零件

熟悉工程塑料的人一定知道，PC(聚碳酸酯)開(kāi)裂是很常見(jiàn)的。PC零件容易出現(xiàn)裂紋，主要是內(nèi)應(yīng)力造成的。PC在成型過(guò)程中被迫定向其分子，但在成型和冷卻后，由于柔性差的苯環(huán)結(jié)構(gòu)，很難去定向其分子。

因此，在成型PC部件時(shí)，采取了不適當(dāng)?shù)娜ト∠虼胧绲湍＞邷囟仍O(shè)置、冷卻和保持時(shí)間不足等。，而分子不能完全弛豫和去取向，所以成型制品會(huì)有內(nèi)應(yīng)力，當(dāng)內(nèi)應(yīng)力達(dá)到一定程度(大于開(kāi)裂力)時(shí)，PC零件就會(huì)產(chǎn)生裂紋。

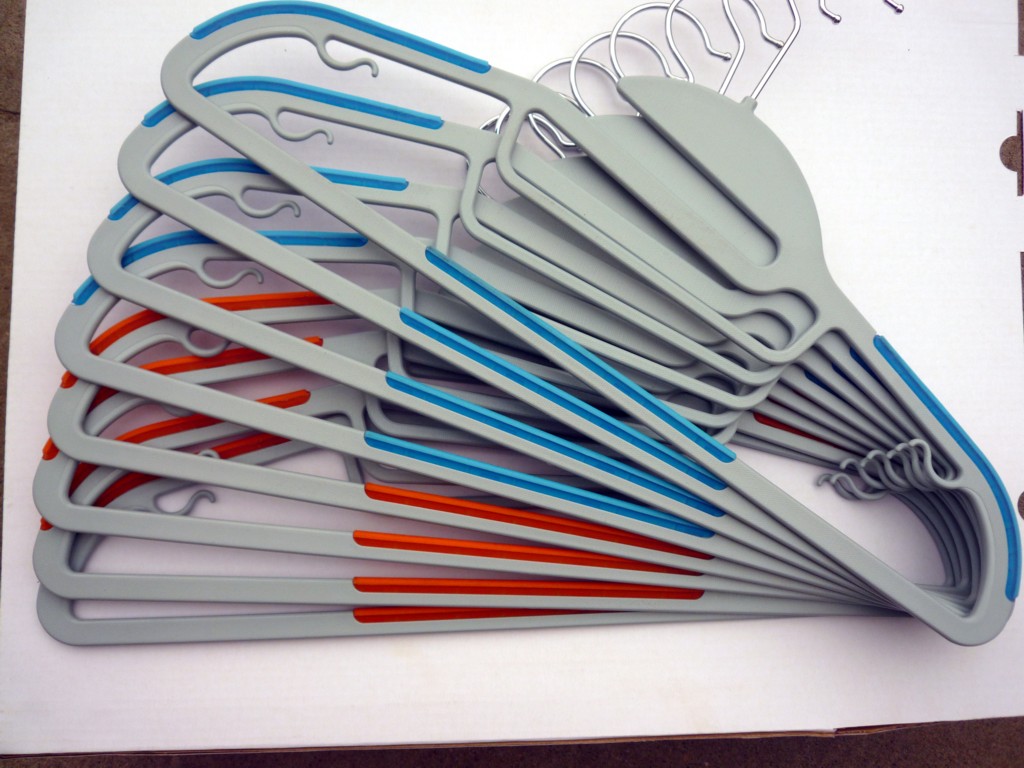

TPE和TPR用于包膠PC零件二次注塑時(shí)，PC零件內(nèi)應(yīng)力較大，而這種內(nèi)應(yīng)力的破壞作用恰好出現(xiàn)在包膠TPE處?；蛘呤褂肨PE 包膠時(shí)，TPE 包膠零件的面積較大，TPE 包覆層在包膠成型時(shí)會(huì)收縮，PC零件的厚度較薄，所以TPE 包覆層的收縮會(huì)對(duì)內(nèi)應(yīng)力有貢獻(xiàn)，導(dǎo)致PC零件。

解決方法:PC零件應(yīng)盡量采用高模溫成型，并適當(dāng)延長(zhǎng)保壓壓力和成型冷卻時(shí)間，以盡量減小或消除內(nèi)應(yīng)力。

2.TPE/TPR包覆layer的裂化

TPE/TPR 包膠PC，TPE 包覆層裂(裂縫)，通常發(fā)生在包膠成型一段時(shí)間后。TPE、TPR裂紋主要是TPR、TPE的耐老化性能差，時(shí)間長(zhǎng)了材料老化開(kāi)裂造成的。

解決方法:采用耐老化性能優(yōu)異的TPE和TPR產(chǎn)品，提高材料的耐老化性能和抗裂性能。
