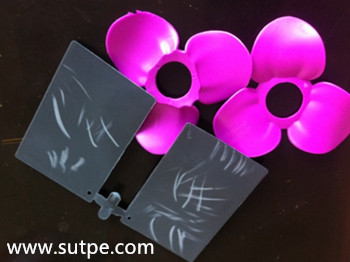

今天有個客戶找高填充、耐刮白的TPE或TPR材料，要求比重做到1.3以上，價格又要便宜。最近好像做這種高耐刮TPE,TPR材料比較多，如果要你來做這個產(chǎn)品，你會怎么設計TPE,TPR配方？例如這個產(chǎn)品約75度，同樣的比重，同樣的硬度，用手指甲刮，紫色的不會起白，灰色的就很明顯。

1、用星型的SBS耐刮好還是線型的SBS好？

2、用SEBS好呢還是SBS好？

3、用重鈣好呢還是輕鈣好？細度大約多少合適？我們一般都活化過的。

4、用PP好？PS好？還是POE好 ？因為POE本身硬度不高，好像一定要加硬膠的。那用共聚的PP好呢還是均聚的好？還是用無規(guī)的PP好？

5、助劑上要怎么考慮？加很多硅酮好像也不現(xiàn)實，這個材料本身比重由1.2價格也很便宜的。

后來筆者經(jīng)過在互聯(lián)網(wǎng)多方面查找資料與一些網(wǎng)友提出建議，高耐刮高填充的TPE,TPR配方設計思路大概如下：

一、重鈣為無機填料，如果分量過多跟塑料橡膠相的相容性不好。部分重鈣浮出橡膠的表面。現(xiàn)在的思路是：改善填料的相容性?；钚蕴妓徕}，市面一般的是硬脂酸活性的。但是試過這款效果達不到要求。后來聯(lián)系了填料廠家，讓廠家，定制加了偶聯(lián)劑的重鈣。效果有明顯的改善。市面是做冰箱密封條的PVC高填充料。所有的成熟配方都會在里面加偶聯(lián)劑的。

二、在高填充里。預先配色。一起下機會有很好的改善。另外，添加霍尼韋爾（Honeywell）的分散劑，能對高填料的分散有錦上添花的效果。這東西的價格在27~30元每公斤，添加量為千分一點二。

三、也是跟第一點原理一樣。把填料和塑料的相容性增加。
