分析熱塑性彈性體TPE的性能，應從其微觀結構入手。熱塑性彈性體TPE可分成聚酯聚合物型TPE和共混型TPE.聚酯聚合物型TPE一般是單相結構（這種單相分子鏈結構中含硬性和柔性的兩種分子鏈段，使得彈性體具有塑料的挺性和橡膠的彈性，而不至于呈現(xiàn)橡膠的無定形狀態(tài)），而共混型TPE在共混體系中含有兩項和多相晶相結構！聚酯聚合物TPE如TPU ,TPEE,TPAE等，共混型TPE如TPES（或稱TPR,為SEBS,SBS基礎之共混型TPE),TPE-V(PP/EPDM共混型TPE)。

一般地，對于聚酯聚合物型單相結構之TPE,一般從分子鏈微觀層面來分析其結構及性能，而對于共混型TPE,其體系中各微觀晶相的的結構和特性，決定了材料的性能，因而從相結構來做分析。

橡膠和部分單相分子鏈結構的彈性體（如SEBS,SBS）因為性能及加工方面的問題，往往不能直接應用于成型加工！以下以TPES及TPEV為例簡述之！

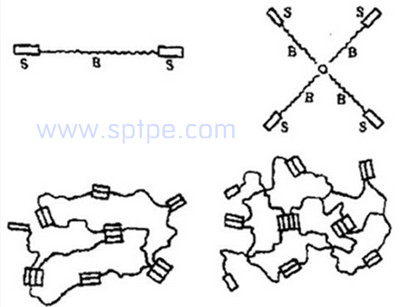

SEBS,SBS分子鏈結構纏繞緊密，分子間作用力強，活動性弱，難于直接加工塑化，通常通過加入操作油來削弱分子間作用力，改善其加工性能，又由于SEBS（SBS)與PP(PS)具有優(yōu)良的共混相容性，在SEBS與PP的共混體系中，PP與SEBS形成穩(wěn)定的IPN互穿網(wǎng)絡結構，兩相達到分子鏈層面的相容，PP相的引入，改善了體系硬度和強度的不足。使得TPES(TPR)具有更為廣泛的應用空間。

EPDM橡膠通常為無定型分子鏈結構，通過硫化交聯(lián)來賦予其強度和使用性能，也可采用與PP共混來改變其單相無定型分子鏈結構。在TPEV(PP與EPDM共混）共混物聚集態(tài)結構中，PP呈連續(xù)相結構，EPDM（硫化）以微粒形式形成分散相。PP賦予TPEV挺性和流動性，EPDM賦予TPEV耐磨性，彈性及韌性等。

單相結構的TPU,TPEE等，自身具有成型及應用所需的強度和特性。另外對溫度敏感性強，具有良好的加工性能，一般不做共混改性！
