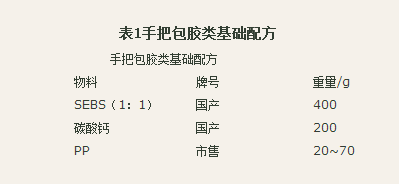

TPE的配方中，特別是以SEBS為主的熱塑性彈性體TPE中，聚丙烯（PP）往往可以作為調(diào)節(jié)硬度，比重，力學(xué)性能，流動(dòng)性的一個(gè)重要手段。采用手把包膠類基礎(chǔ)配方如下圖：

其中碳酸鈣和SEBS含量不變，因?yàn)樵诘吞畛涞那闆r下碳酸鈣對(duì)于硬度的影響不是很大，一般能夠提高3-5A左右。

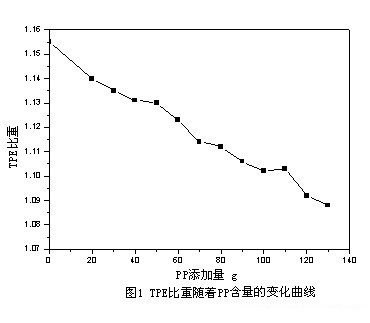

1、PP含量對(duì)比重的影響

由于PP的比重比較小，約為0.9 g/cm3，而1：1填充的SEBS的比重可以約為0.9 g/cm3，碳酸鈣可以約為2.72g/cm3那么隨著PP含量的增加，PP+SEBS所占的比例比較大，密度要下降。

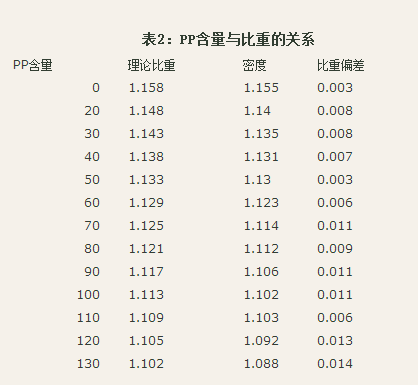

在這里也通過(guò)理論計(jì)算得到實(shí)際值與理論值的偏差，如表2所示：

由于實(shí)驗(yàn)的稱量工具，人為因素等，存在誤差，因此比重?cái)?shù)據(jù)稍有偏差，但是變化趨勢(shì)是非常明顯的。

2、PP含量TPE硬度的影響

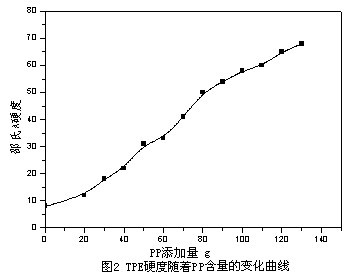

在實(shí)驗(yàn)中，我們發(fā)現(xiàn)當(dāng)PP的添加量增加時(shí)，TPE 膠料的硬度一直在增加，但是增加的幅度在50A過(guò)后就變慢了（如圖所示）。

3、PP含量TPE力學(xué)性能的影響

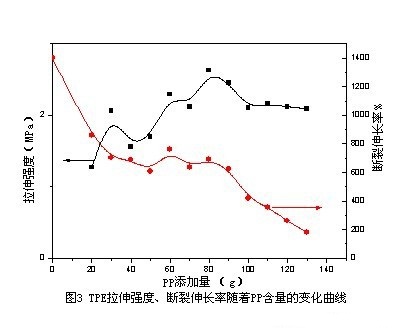

PP含量的增加，拉伸強(qiáng)度是先增加到一個(gè)臨界值，后減?。ㄈ鐖D3所示），這是由于在PP含量比較少的時(shí)候SEBS作為連續(xù)相，而PP作為分散相，能夠提高拉伸強(qiáng)度，直到添加量為80g左右。這里要特別提出的是，對(duì)于兩種聚合物，哪一個(gè)為分散相，哪個(gè)為連續(xù)相，這與組分的含量，和粘度有關(guān)，PP的粘度比較小，在較小的組分里面就能形成連續(xù)相，這跟PP/EPDM制得的TPV道理是一樣的。但是繼續(xù)添加，PP作為連續(xù)相，與SEBS的相容性變差，因此TPE的拉伸強(qiáng)度下降。斷裂伸長(zhǎng)率隨著PP含量的增加而下降，因?yàn)樵赑P含量比較少的時(shí)候，整個(gè)材彈性占有明顯優(yōu)勢(shì)，而PP含量增加，塑料的剛性表現(xiàn)出來(lái)了，斷裂伸長(zhǎng)率變小。

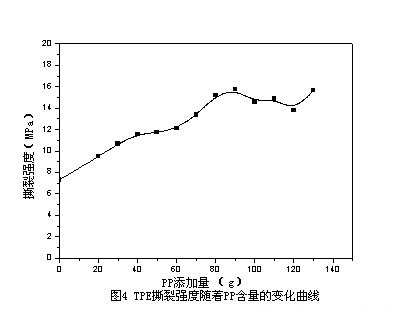

撕裂強(qiáng)度在PP添加量比較少的時(shí)候提高的幅度很大，但是隨著PP含量的增加，幅度變小了。

4、PP含量TPE流動(dòng)性的影響

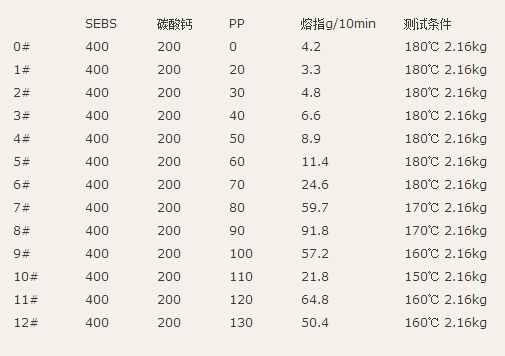

PP由于流動(dòng)性好，當(dāng)其含量比較低的時(shí)候能夠提高熔指，但是當(dāng)含量足夠高的時(shí)候，形成了連續(xù)相，那么材料的流動(dòng)性就比較差，因?yàn)镻P熔點(diǎn)比較高。

塑伯TPE總結(jié)：PP能夠提高TPE硬度，降低比重，但是對(duì)于力學(xué)性能、流動(dòng)性的影響要考慮組分，相容性等多方面因素。
